接觸器：是一種自動化的控制電器，它是利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器。
接觸器的工作原理：
當接觸器線圈通電后，線圈電流產生磁場，使靜鐵心產生電磁吸力吸引動鐵心，并帶動觸點動作：常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原：常開觸點斷 開，常閉觸點閉合

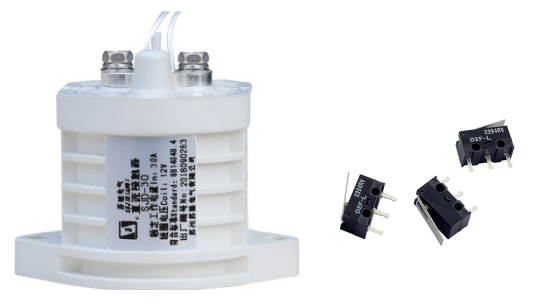

直流接觸器通常包括用來連接負載以實現對負載進行通斷控制的主觸點(包括主動觸點和主靜觸點)，其中主靜觸點是裝在引出端上，主動觸點是設在動簧上并安裝在推動桿上，當線圈激勵時，推動桿帶動動簧運動，使主動觸點和主靜觸點接觸。現有技術的這種
直流接觸器為了檢測主觸點的通斷情況，通常還設有一組輔助觸點，該組輔助觸點通常采用微動開關來實現，也就是說，現有技術的這種直流接觸器設有一個微動開關，用來檢測主觸點的通斷情況，實現該設計方案時，是在推動桿上裝有一撥動臂，在直流接觸器內的對應位置裝上述微動開關，當推動桿帶動動簧運動使主動觸點和主靜觸點接觸時，推動桿同時帶動撥動臂運動，通過撥動臂觸動微動開關的動臂，使微動開關接通或斷開，通過直流接觸器的電路板對微動開關接通或斷開信號的檢測，從而實現對主觸點通斷情況的檢測。
