詳細內容

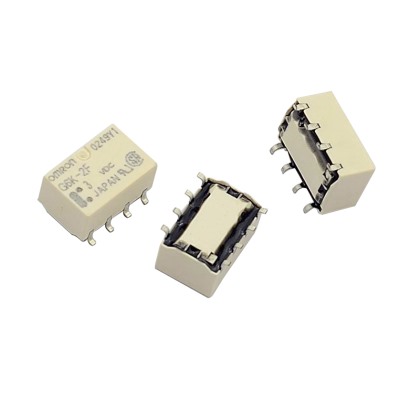

G6K 表面安裝繼電器
實現較小級別的封裝面積與高度低高度的表面安裝繼電器
高5.2mm×寬6.5mm×長10mm的超小型，對應高密度封裝（G6K(U)-2F(-Y)型）。
實現高度為5.2mm的低高度，封裝效率提高的承諾（G6K(U)-2F(-Y)型）。
約0.7g的超輕量型，對應更高速度的封裝。
紅外線照射效率較高的創新端子構造，IRS封裝時端子溫度容易上升，焊接性能良好。（表面安裝端子型）
實現線圈接點間耐高壓AC 1,500V、且耐沖擊電壓1.5kV 10×160μs（Fcc Part68標準）。
將線圈·接點端子間距離的佳化，還備有耐沖擊電壓達到2.5kV 2×10μs（Telcordia規格對應）的Y系列產品。
標準型取得UL/CSA規格、BSI(EN62368-1)認證。
備有端子間距2.54mm型產品可選。
支持接點通電電流2A。
實現較小級別的封裝面積與高度低高度的表面安裝繼電器
高5.2mm×寬6.5mm×長10mm的超小型，對應高密度封裝（G6K(U)-2F(-Y)型）。
實現高度為5.2mm的低高度，封裝效率提高的承諾（G6K(U)-2F(-Y)型）。
約0.7g的超輕量型，對應更高速度的封裝。
紅外線照射效率較高的創新端子構造，IRS封裝時端子溫度容易上升，焊接性能良好。（表面安裝端子型）
實現線圈接點間耐高壓AC 1,500V、且耐沖擊電壓1.5kV 10×160μs（Fcc Part68標準）。
將線圈·接點端子間距離的佳化，還備有耐沖擊電壓達到2.5kV 2×10μs（Telcordia規格對應）的Y系列產品。
標準型取得UL/CSA規格、BSI(EN62368-1)認證。
備有端子間距2.54mm型產品可選。
支持接點通電電流2A。
- ●表面安裝端子型標準型號
種類 構造 接點構成 型號 線圈
額定電壓(V)最小包裝單位 單穩型 塑料密封型 DPDT
(2c)G6K-2F DC 3 50
個/桿裝
(900
個/卷)DC 4.5 DC 5 DC 12 DC 24 高絕緣
G6K-2F-YDC 3 DC 4.5 DC 5 DC 12 DC 24 G6K-2G DC 3 DC 4.5 DC 5 DC 12 DC 24 高絕緣
G6K-2G-YDC 3 DC 4.5 DC 5 DC 12 DC 24 1繞組閉鎖型 塑料密封型 DPDT
(2c)高絕緣
G6KU-2F-YDC 3 DC 4.5 DC 5 DC 12 DC 24 高絕緣
G6KU-2G-YDC 3 DC 4.5 DC 5 DC 12 DC 24
●印刷基板用端子型的標準型號構造 種類 接點構成 型號 線圈
額定電壓(V)最小包裝單位 單穩型 塑料密封型 DPDT
(2c)G6K-2P DC 3 50
個/根DC 4.5 DC 5 DC 12 DC 24 高絕緣
G6K-2P-YDC 3 DC 4.5 DC 5 DC 12 DC 24 1繞組閉鎖型 塑料密封型 DPDT
(2c)高絕緣
G6KU-2P-YDC 3 DC 4.5 DC 5 DC 12 DC 24 注: 1. 訂購時，請注明線圈額定電壓（V）。 示例: G6K-2F
此外，交付時的包裝標記及標注的電壓規格為□□VDC。 2. 訂購帶狀包裝（表面安裝端子型）時，請在型號末尾加上-TR。
繼電器本體上并沒有-TR標記。（型號末尾無TR標記時為桿狀包裝。）
此外，帶狀包裝的最小訂貨單位為2卷（最小包裝單位900個×2卷=1,800個）。3. 表面安裝端子型為防濕包裝，印刷電路板用端子型為無防濕包裝。 - 額定值
操作線圈/ 單穩型項目 額定電壓（V）額定電流
(mA)線圈電阻
(Ω)動作電壓 (V) 復位電壓 (V) 最大容許電壓
(V)消耗功率
(mW)額定定壓% DC 3 33.0 91 80% 以下 10% 以上 150% 約
100DC 4.5 23.2 194 DC 5 21.1 237 DC 12 9.1 1,315 DC 24 4.6 5,220 注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 2 動作特性為線圈溫度+23℃時的值。 3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
操作線圈/1繞組閉鎖型(G6KU-2F-Y, G6KU-2G-Y, G6KU-2P-Y)項目額定電壓（V）額定電流
(mA)線圈電阻
(Ω)置位電壓 (V) 重置電壓 (V) 最大容許電壓
(V)消耗功率
(mW)額定定壓% DC 3 33.0 91 75%以下 75% 以下 150% 約
100DC 4.5 23.2 194 DC 5 21.1 237 DC 12 9.1 1,315 DC 24 4.6 5,220 注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。 2 動作特性為線圈溫度+23℃時的值。 3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
開關部（接點部）項目 負載 電阻負載 接點接觸結構 交叉式雙接點 接點材質 銀(金合金接點) 額定負載 0.3 A 125 VAC;
1 A 30 VDC額定通電電流 2A 接點電壓的最大值 125 VAC, 60 VDC 接點電流的最大值 1A
性能種類項目 單穩型 1繞組閉鎖型 G6K-2F, G6K-2G, G6K-2P G6K-2F-Y, G6K-2G-Y,G6K-2P-Y G6KU-2F-Y, G6KU-2G-Y,G6KU-2P-Y 接觸電阻 *1 100 mΩ 以下 動作（置位）時間 3 ms 以下 復位（重置）時間 3 ms 以下 最小置位、重置脈沖幅度 - 10 ms 絕緣電阻 *2 1,000 MΩ 以上 (500 VDC) 耐壓 線圈與接點間 1,500 VAC, 50/60 Hz 1 min 異極接點間 1,000 VAC, 50/60 Hz 1 min 同極接點間 750 VAC, 50/60 Hz 1 min 耐沖擊電壓 線圈與接點間 1,500 V (10 × 160 νs) 2,500 V (2 × 10 νs)
1,500 V (10 × 160 νs)異極接點間 1,500 V (10 × 160 νs) 同極接點間 振動 耐久 10-55-10 Hz, 2.5 mm 單振幅 (5 mm 雙振幅) 、 55～500 Hz, 300 m/s2 誤動作 10-55-10 Hz, 1.65 mm 單振幅 (3.3 mm 雙振幅) 、 55～500 Hz, 200 m/s2 沖擊 耐久 1,000 m/s2 誤動作 750 m/s2 壽命 機械 50,000,000 次以上 ( 開關頻率36,000次/h) 電氣 100,000 次以上 (額定負載 開關頻率1,800 次/h) 故障率 (P 水準) *3 10 μA 10 mVDC 使用環境溫度 -40～70°C (無結冰、無凝露) 使用環境濕度 5%～85% 重量 約0.7 g 注: 上述值為初始值 1. 測量條件：根據電壓下降法，在DC1V 10mA的條件下。 2. 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。 3. 該值是開關頻度120次/min時的值，接觸電阻的故障判定值50Ω。該值根據開關頻率、使用環境的不同會有所變化，請事先確認實際使用條件后再使用。 單穩型
G6K-2F
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm
端子配置/內部連接圖
(頂視圖)
注.請注意線圈極性。注 1: 一般尺寸公差為±0.3mm。 注 2: 端子間水平差在0.1mm以下。
