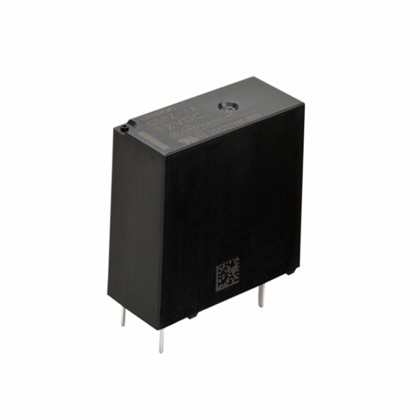

分類 接點構成 防護構造 型號 額定線圈電壓 最小包裝單位 標準 SPST-NO (1a) 耐助焊劑 G5PZ-1A 5 VDC
12 VDC
24 VDC100件/托盤 大容量 G5PZ-1A-E 注1. 訂購時，請?jiān)谛吞?hào)后添加額定線圈電壓。
但是，產品外殼和包裝上的線圈電壓注釋將標記為
VDC。
- 線圈
項目
額定電壓額定電流(mA) 線圈電阻(W) 動作電壓(V) 復位電壓(V) 最大電壓(V) 功耗(mW) 額定電壓的% 5 VDC 106 47 75%以下 10%以上 140%
(23°C時)約530 12 VDC 44.1 272 24 VDC 22.1 1087 注 1. 額定電流和線圈電阻是在線圈溫度為23℃時的測定值，公差為±10%。 2. 動作特性是在線圈溫度為23℃時的測定值。 3. “最大電壓”是指繼電器線圈能承受的電壓最大值。
接點分類標準 大容量 型號G5PZ-1A G5PZ-1A-E 負載項目阻性負載 接點類型 單 接點材質 銀合金(無鎘) 額定負載 16 A @ 250 VAC 20 A @ 250 VAC 額定通電電流 16 A 20 A 最大開關電壓 250 VAC 最大開關電流 16 A 20 A
實際負載壽命(參考值)1. 250 VAC變頻器負載(標準) 浪涌電流： 240 A(0-P， 上升時間3 ms或以上)， 電流16 A，切斷電流0 A
50,000次以上(23°C時)2. 250 VAC變頻器負載(大容量) 浪涌電流： 240 A(0-P， 上升時間3 ms或以上)， 電流20 A，切斷電流0 A
50,000次以上(23°C時)
特性分類標準 大容量 型號項目G5PZ-1A G5PZ-1A-E 接點電阻 *1 100 mΩ以下 動作時間 15 ms以下 復位時間 5 ms以下 絕緣電阻 *2 1,000 MΩ以上 絕緣強度 線圈與接點間 4,000 VAC 50/60 Hz 1 min 同極接點間 1,000 VAC 50/60 Hz 1 min 耐沖擊電壓 線圈與接點間 10 kV (1.2 x 50 μs) 抗振性 毀壞 10～55～10Hz，單振幅0.75 mm
(雙振幅1.5 mm)誤動作 10～55～10Hz，單振幅0.75 mm
(雙振幅1.5 mm)抗沖擊性 毀壞 1,000 m/s2 誤動作 200 m/s2 耐久性 機械壽命 2,000,000次以上 電氣壽命
(阻性負載)100,000次
(250 VAC，16 A時)50,000次
(250 VAC，20 A時)故障率P水準(參考值)*3 5 VDC 100 mA 動作溫度 -40 to 70°C
(無結冰或凝露)使用環境濕度 5～85% 重量 約10.5 g 注. 上表中的值為23°C時的初始值。 1. 測量條件：在5 VDC、1A時采用電壓降方法 2. 測量條件：采用500 VDC兆歐表在與測量耐壓強度相同的位置測得。 3. 此值在開關頻率為120次/分鐘的條件下測得。 (單位： mm)
G5PZ
PCB安裝孔
(底視圖)
公差：±0.1mm
端子排列/內部連接
(底視圖)
(No coil polarity)●繼電器動作后的線圈電壓下降(保持電壓)
- 如果繼電器動作后線圈電壓降為保持電壓，應先向線圈施加額定電壓至少100ms，如下圖所示。
- 線圈保持電壓需要的電壓至少為額定電壓的50%。請勿讓電壓波動使線圈保持電壓降至此值以下。
* 線圈電阻是在線圈溫度為23℃時的測定值，公差為±10%施加
線圈電壓線圈電阻* 功耗 額定電壓 100% 475 Ω (5 VDC)
272 Ω (12 VDC)
1087 Ω (24 VDC)約530 mW 保持電壓 50% 約133 mW
